Présentation

Caractéristique:

1, ce module est un module de génération d’impulsions, fournit le signal de commande au pilote pas à pas.
Pour contrôler le moteur pas à pas, il doit être équipé d’un entraînement.

2, ce contrôleur simple + moteur pas à pas + moteur pas à pas + alimentation en courant continu peut être composé d’un simple ensemble de plate-forme de contrôle.

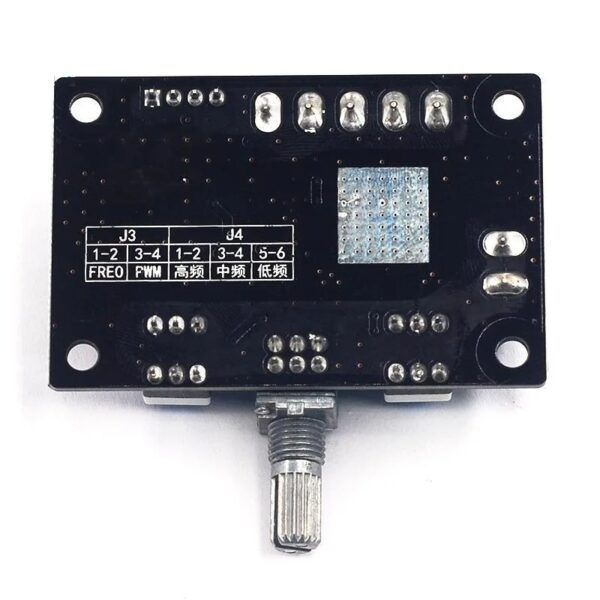

3, le contrôleur a élevé 5.4k-160khz, moyen 540-16.6khz, bas 80-2.4khz total de 3 types de signal basse fréquence peut être utilisé pour sélectionner le cavalier.

4, peut produire un signal d’impulsion, peut également produire un signal PWM, peut choisir le cavalier.

5, la fréquence de mesure: PUL et extrémité de cathode commune.

Différents pilotes pas à pas peuvent marquer un nom différent

EN = ENA = GRATUIT Activer
PUL = PULS = CLK Pulse
DIR = CW = direction CWW

Méthode de connexion d’anode commune (B)

EN + PUL + DIR + se connectent ensemble à com +.
EN- connect EN
PUL-connecter CLK
DIR-connecter DIR

Méthode commune de connexion de cathode (B)
EN- PUL- DIR-Connecter ensemble à com-.
EN +ConnecterEN
PUL +ConnecterCLK
DIR +Connecter DIR

Le paquet comprend:

1x Module générateur de signaux de contrôle
